Mô-đun pin lưu trữ Lithium-ion cao áp GoodWe GW5.1-PACK-I-G10 – 5.12kWh
Mô-đun pin lưu trữ GoodWe GW5.1-PACK-I-G10 thuộc dòng pin lưu trữ điện áp cao GoodWe BAT-S, sử dụng công nghệ Lithium Iron Phosphate – LiFePO4 (LFP) với dung lượng danh định 5,12kWh. Mỗi mô-đun được cấu hình 1P160S, điện áp danh định khoảng 512V, đáp ứng dòng sạc tối đa 100A và dòng xả tối đa 110A.
GW5.1-PACK-I-G10 được thiết kế dạng mô-đun để ghép nối thành các hệ thống pin BAT-S dung lượng lớn, phù hợp cho các hệ thống lưu trữ điện mặt trời thương mại và công nghiệp. Theo cấu hình GoodWe, các mô-đun được ghép nối để tạo thành hệ thống từ 25,6kWh đến 56,3kWh.
Tính năng nổi bật
-
Công nghệ LiFePO4 an toàn: Sử dụng cell LFP có độ ổn định cao, phù hợp cho hệ thống lưu trữ năng lượng mặt trời.
-
Dung lượng 5,12kWh: Mỗi mô-đun có năng lượng danh định 5,12kWh, dung lượng cell 100Ah.
-
Điện áp cao: Cấu hình 1P160S, điện áp danh định khoảng 512V, dải điện áp hoạt động 459,2–577,6V khi sử dụng trong cấu hình 10 pack.
-
Khả năng sạc/xả cao: Dòng sạc tối đa 100A, dòng xả tối đa 110A, tương ứng tốc độ sạc/xả tối đa 1C/1,1C.
-
Hiệu suất cao: Hiệu suất chu trình nạp-xả lên đến 96% theo điều kiện thử nghiệm của GoodWe.
-
Tuổi thọ cao: Chu kỳ sử dụng khoảng 6.000 chu kỳ theo điều kiện 25 ± 2°C, 0,5C, 90% DOD và 70% EOL.
-
Thiết kế dạng mô-đun: Dễ dàng ghép nhiều pack để xây dựng hệ thống lưu trữ có dung lượng lớn.
-
Làm mát tự nhiên: Không cần hệ thống quạt cưỡng bức, giúp giảm tiếng ồn và đơn giản hóa việc bảo trì.
-
Giao tiếp CAN: Hỗ trợ giao tiếp CAN để kết nối và quản lý hệ thống pin.
-
An toàn nhiều lớp: Hỗ trợ hệ thống bảo vệ và tùy chọn dập lửa dạng aerosol ở cấp pack.
Thông số kỹ thuật
| Thông số |
GoodWe GW5.1-PACK-I-G10 |
| Model |
GW5.1-PACK-I-G10 |
| Dòng sản phẩm |
GoodWe BAT-S |
| Loại mô-đun |
Mô-đun pin Lithium-ion cao áp |
| Công nghệ cell |
LiFePO4 (LFP) |
| Dung lượng cell |
100 Ah |
| Năng lượng danh định |
5,12 kWh |
| Cấu hình mô-đun |
1P160S |
| Điện áp danh định |
512 V* |
| Dải điện áp hoạt động |
459,2 – 577,6 V* |
| Dòng sạc tối đa |
100 A |
| Dòng xả tối đa |
110 A |
| Tốc độ sạc tối đa |
1C |
| Tốc độ xả tối đa |
1,1C |
| Độ sâu xả (DoD) |
100% |
| Hiệu suất chu trình nạp-xả |
96% |
| Chu kỳ tuổi thọ |
6.000 chu kỳ |
| Giao tiếp |
CAN |
| RS485 |
Tùy chọn |
| Phương pháp làm mát |
Làm mát tự nhiên |
| Nhiệt độ sạc |
0 – 55°C |
| Nhiệt độ xả |
-20 – 55°C |
| Độ ẩm tương đối |
5 – 85%, không ngưng tụ |
| Độ cao hoạt động tối đa |
3.000 m |
| Khối lượng |
42,5 kg |
| Cấp bảo vệ |
IP20 |
| Chứng nhận tiêu chuẩn |
IEC62619 / IEC60730-1 / EN62477-1 / IEC63056 |
* Điện áp 512V và dải 459,2–577,6V là thông số của cấu hình hệ thống GW51.2-BAT-I-G10 gồm 10 pack GW5.1-PACK-I-G10. Bản thân GW5.1-PACK-I-G10 là một mô-đun thành phần của hệ thống BAT-S.
Khả năng mở rộng hệ thống

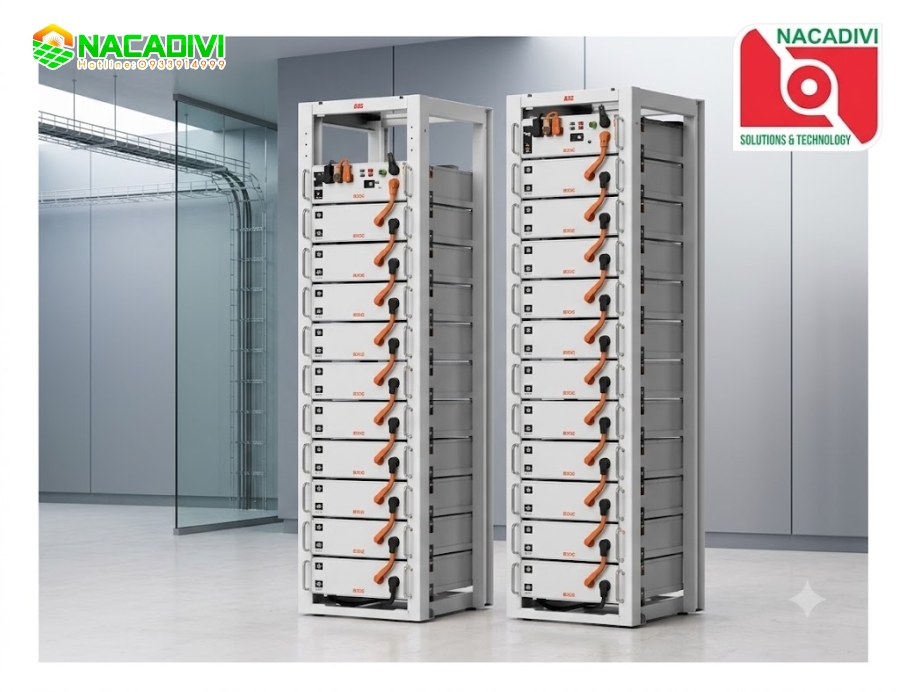

Các mô-đun GW5.1-PACK-I-G10 được ghép nối thành hệ thống BAT-S:
| Số lượng pack |
Năng lượng danh định |
| 5 pack |
25,6 kWh |
| 6 pack |
30,7 kWh |
| 7 pack |
35,8 kWh |
| 8 pack |
40,9 kWh |
| 9 pack |
46,0 kWh |
| 10 pack |
51,2 kWh |
| 11 pack |
56,3 kWh |
Ví dụ, hệ thống GW51.2-BAT-I-G10 sử dụng 10 mô-đun GW5.1-PACK-I-G10, đạt dung lượng danh định 51,2kWh, dung lượng khả dụng 50kWh và điện áp danh định 512V.
Sơ đồ hệ thống
Inverter/PCS → PCU → Cụm GW5.1-PACK-I-G10 → Hệ thống pin BAT-S → Tải
Các mô-đun GW5.1-PACK-I-G10 được kết hợp với bộ quản lý/điều khiển PCU để tạo thành hệ thống pin cao áp hoàn chỉnh.
Lưu ý: GW5.1-PACK-I-G10 là mô-đun pin 5,12kWh, không phải một bộ pin hoàn chỉnh 5,12kWh điện áp thấp. Đây là mô-đun cao áp dùng trong hệ thống GoodWe BAT-S.
