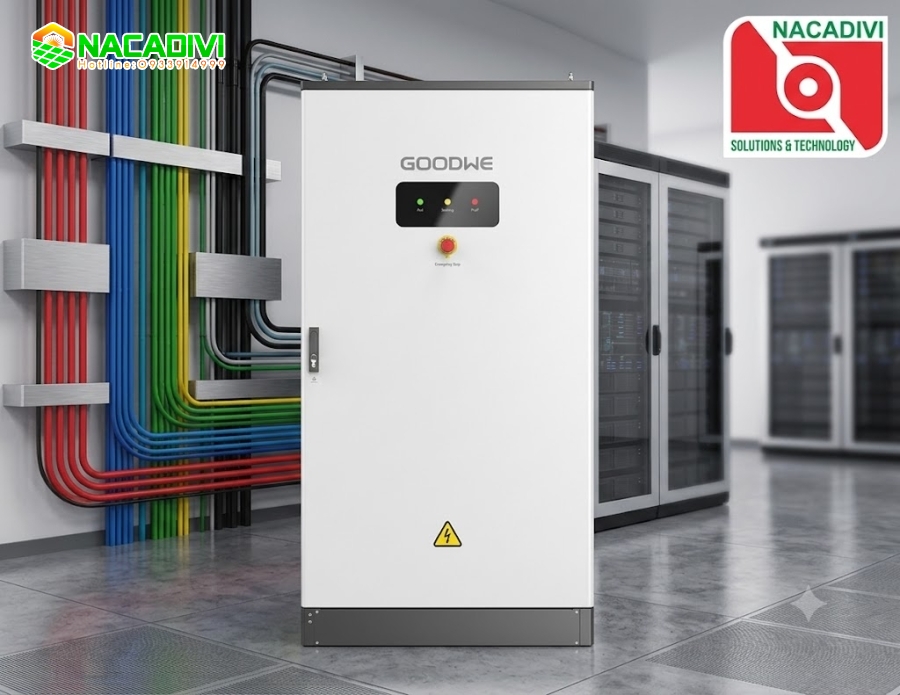

Hệ thống pin lưu trữ năng lượng mặt trời GoodWe GW102.4-BAT-AC-G10 – 102.4kWh
Hệ thống pin lưu trữ năng lượng mặt trời GoodWe GW102.4-BAT-AC-G10 thuộc dòng BAT-C, được thiết kế dành cho các ứng dụng lưu trữ năng lượng thương mại và công nghiệp (C&I). Hệ thống sử dụng công nghệ pin Lithium Iron Phosphate – LiFePO4 (LFP), có dung lượng danh định 102,4kWh, dung lượng khả dụng 100kWh và điện áp danh định 512V.
GW102.4-BAT-AC-G10 được cấu thành từ 10 bộ pin GW10.2-PACK-ACI-G10, mỗi bộ có năng lượng danh định 10,24kWh, cấu hình 2P160S. Hệ thống hỗ trợ dòng sạc tối đa 180A và dòng xả tối đa 220A, tương ứng công suất sạc tối đa 92,1kW và công suất xả tối đa 112,6kW.
Tính năng nổi bật
-
Dung lượng lớn 102,4kWh: Dung lượng danh định 102,4kWh và dung lượng khả dụng 100kWh, phù hợp cho nhà máy, kho bãi, văn phòng, cửa hàng và các hệ thống C&I.
-
Công nghệ LiFePO4: Sử dụng cell LFP có độ ổn định và độ an toàn cao, phù hợp cho hệ thống lưu trữ hoạt động thường xuyên.
-
Điện áp cao 512V: Điện áp danh định 512V, dải điện áp hoạt động 459,2–577,6V, phù hợp với các hệ thống inverter/PCS tương thích.
-
10 bộ pin dạng module: Hệ thống sử dụng 10 × GW10.2-PACK-ACI-G10, mỗi pack 10,24kWh.
-
Sạc/xả tốc độ cao: Hỗ trợ tốc độ sạc tối đa 0,9C và xả tối đa 1,1C, đáp ứng các ứng dụng cần công suất phản hồi nhanh.
-
Công suất lớn: Công suất sạc tối đa 92,1kW, công suất xả tối đa 112,6kW.
-
Tuổi thọ cao: Khoảng 6.000 chu kỳ theo điều kiện thử nghiệm của GoodWe: 25 ± 2°C, 0,5C, 90% DOD và 70% EOL.
-
Hiệu suất chu trình cao: Hiệu suất round-trip khoảng 96% ở 100% DOD, 0,2C và 25 ± 2°C.
-
Thiết kế tủ ngoài trời: Tích hợp các module pin trong tủ công nghiệp, cấp bảo vệ IP55, phù hợp với môi trường C&I.
-
Làm mát bằng điều hòa: Tủ được trang bị hệ thống điều hòa không khí, giúp kiểm soát nhiệt độ bên trong hệ thống pin.
-
An toàn cháy nổ: Tích hợp hệ thống dập lửa dạng Aerosol ở cấp pack và cấp tủ.
-
Chống ăn mòn: Cấp chống ăn mòn C4, có tùy chọn nâng lên C5-M.
-
Khả năng mở rộng: Dòng BAT-C hỗ trợ ghép song song nhiều tủ theo cấu hình hệ thống, giúp mở rộng tổng dung lượng lưu trữ.
Thông số kỹ thuật
| Thông số |
GoodWe GW102.4-BAT-AC-G10 |
| Model |
GW102.4-BAT-AC-G10 |
| Dòng sản phẩm |
GoodWe BAT-C |
| Loại hệ thống |
Pin lưu trữ Lithium-ion cao áp C&I |
| Công nghệ cell |
LiFePO4 (LFP) |
| Dung lượng cell |
100 Ah |
| Dung lượng định mức hệ thống |
200 Ah |
| Mô-đun/bộ pin |
GW10.2-PACK-ACI-G10 |
| Năng lượng mỗi pack |
10,24 kWh |
| Cấu hình pack |
2P160S |
| Số lượng pack |
10 |
| Dung lượng danh định |
102,4 kWh |
| Dung lượng khả dụng |
100 kWh |
| Điện áp danh định |
512 V |
| Dải điện áp hoạt động |
459,2 – 577,6 V |
| Dòng sạc tối đa |
180 A |
| Dòng xả tối đa |
220 A |
| Tốc độ sạc tối đa |
0,9C |
| Tốc độ xả tối đa |
1,1C |
| Công suất sạc tối đa |
92,1 kW |
| Công suất xả tối đa |
112,6 kW |
| Độ sâu xả (DoD) |
100% |
| Hiệu suất round-trip |
96% |
| Tuổi thọ chu kỳ |
6.000 chu kỳ |
| Giao tiếp |
CAN |
| RS485 |
Tùy chọn |
| Phương pháp làm mát |
Điều hòa không khí |
| Nhiệt độ vận hành |
-20 – +55°C |
| Nhiệt độ lưu trữ |
+35 – +45°C (<6 tháng); -20 – +35°C (<1 năm) |
| Độ ẩm tương đối |
0 – 100%, không ngưng tụ |
| Độ cao hoạt động tối đa |
4.000 m |
| Kích thước (R × C × S) |
1.055 × 2.000 × 1.055 mm |
| Khối lượng |
<1.310 kg |
| Cấp bảo vệ |
IP55 |
| Cấp chống ăn mòn |
C4 – C5-M tùy chọn |
| Thiết bị chữa cháy |
Aerosol cấp pack & cấp tủ |
| Kiểu lắp đặt |
Tủ đứng, đặt sàn |
Các thông số trên được đối chiếu với datasheet chính thức GoodWe BAT Series 102,4/112,6kWh.
Cấu tạo hệ thống
GoodWe GW102.4-BAT-AC-G10 gồm:
-
10 × GW10.2-PACK-ACI-G10 – bộ pin LiFePO4, mỗi pack 10,24kWh.
-
Hệ thống quản lý pin và bảo vệ tích hợp.
-
Tủ pin công nghiệp IP55.
-
Hệ thống điều hòa kiểm soát nhiệt độ.
-
Hệ thống dập lửa Aerosol ở cấp pack và cấp tủ.
-
Hệ thống giao tiếp CAN để kết nối với inverter/PCS và hệ thống quản lý năng lượng.
Cấu hình dung lượng
10 × 10,24kWh = 102,4kWh
→ Dung lượng danh định: 102,4kWh
→ Dung lượng khả dụng: 100kWh
→ Điện áp danh định: 512V
Dung lượng khả dụng 100kWh được GoodWe xác định theo điều kiện thử nghiệm tiêu chuẩn; giá trị thực tế có thể thay đổi theo nhiệt độ, SOC, cấu hình và chế độ vận hành.
Công suất sạc/xả
-
Dòng sạc tối đa: 180A
-
Dòng xả tối đa: 220A
-
Tốc độ sạc: 0,9C
-
Tốc độ xả: 1,1C
-
Công suất sạc tối đa: 92,1kW
-
Công suất xả tối đa: 112,6kW.
Ứng dụng
GoodWe GW102.4-BAT-AC-G10 phù hợp với các hệ thống:
-
Điện mặt trời lưu trữ cho nhà máy và xưởng sản xuất.
-
Kho bãi, văn phòng, trung tâm thương mại.
-
Hệ thống cắt đỉnh phụ tải (Peak Shaving).
-
Lưu trữ điện để sử dụng vào giờ cao điểm.
-
Tối ưu hóa công suất và chi phí điện năng.
-
Hệ thống dự phòng khi mất điện.
-
Các dự án C&I cần dung lượng lưu trữ khoảng 100kWh trở lên.
GoodWe cho biết dòng BAT-C được thiết kế để kết hợp với hệ thống inverter lưu trữ và các giải pháp C&I của hãng.
Sơ đồ nguyên lý
Điện mặt trời (PV) → Inverter/PCS GoodWe → GW102.4-BAT-AC-G10 → Tải
Lưới điện ↔ Inverter/PCS → Tải
Khi điện mặt trời dư → điện được đưa vào hệ thống pin để lưu trữ.
Khi điện mặt trời không đủ → pin xả điện thông qua inverter/PCS để cấp cho tải.
Khi mất điện lưới → hệ thống pin cung cấp năng lượng cho tải backup thông qua inverter/PCS, tùy cấu hình hệ thống.
Lưu ý
GW102.4-BAT-AC-G10 là tủ pin lưu trữ C&I hoàn chỉnh 102,4kWh, khác với các module GW10.2-PACK-ACI-G10 bên trong tủ.
Đây cũng là dòng BAT-C, khác với GW51.2-BAT-I-G10 / GW56.3-BAT-I-G10 thuộc cấu hình BAT-S trước đó. GW102.4-BAT-AC-G10 sử dụng 10 pack 10,24kWh, điện áp danh định 512V và tủ có IP55, hệ thống điều hòa và Aerosol chữa cháy tích hợp.
