Hệ thống pin lưu trữ cao áp công suất cực đại GoodWe GW56.3-BAT-I-G10 – 56.3kWh
Hệ thống pin lưu trữ năng lượng mặt trời cao áp GoodWe GW56.3-BAT-I-G10 thuộc dòng BAT Series, sử dụng công nghệ pin Lithium Iron Phosphate – LiFePO4 (LFP) với dung lượng danh định 56,3kWh và dung lượng khả dụng 55kWh.
Hệ thống được cấu thành từ 11 mô-đun pin GW5.1-PACK-I-G10, mỗi mô-đun có dung lượng 5,12kWh, tạo thành hệ thống điện áp cao với điện áp danh định 563,2V và dải điện áp hoạt động 505,12–635,36V. GoodWe thiết kế hệ thống này dành cho các ứng dụng lưu trữ năng lượng thương mại và công nghiệp, phù hợp kết hợp với các inverter/PCS công suất lớn.
Tính năng nổi bật
-
Dung lượng lớn 56,3kWh: Cung cấp dung lượng danh định 56,3kWh và dung lượng khả dụng 55kWh, phù hợp cho hệ thống điện mặt trời lưu trữ quy mô lớn.
-
Công nghệ LiFePO4 an toàn: Sử dụng cell LFP với độ ổn định cao, phù hợp cho các hệ thống lưu trữ hoạt động thường xuyên.
-
Điện áp cao 563,2V: Điện áp danh định 563,2V, dải hoạt động 505,12–635,36V, giúp tối ưu hệ thống lưu trữ công suất lớn.
-
11 mô-đun pin: Hệ thống sử dụng 11 pack GW5.1-PACK-I-G10, mỗi pack có dung lượng 5,12kWh.
-
Công suất sạc/xả cao: Công suất sạc tối đa 56,3kW và công suất xả tối đa 61,9kW, đáp ứng tốt các tải công suất lớn.
-
Dòng sạc/xả mạnh: Dòng sạc tối đa 100A, dòng xả tối đa 110A, tương ứng tốc độ sạc/xả tối đa 1C/1,1C.
-
Tuổi thọ cao: Đạt khoảng 6.000 chu kỳ theo điều kiện thử nghiệm 25 ± 2°C, 0,5C, 90% DOD và 70% EOL.
-
Hiệu suất cao: Hiệu suất chu trình nạp-xả lên đến 96% theo điều kiện thử nghiệm của GoodWe.
-

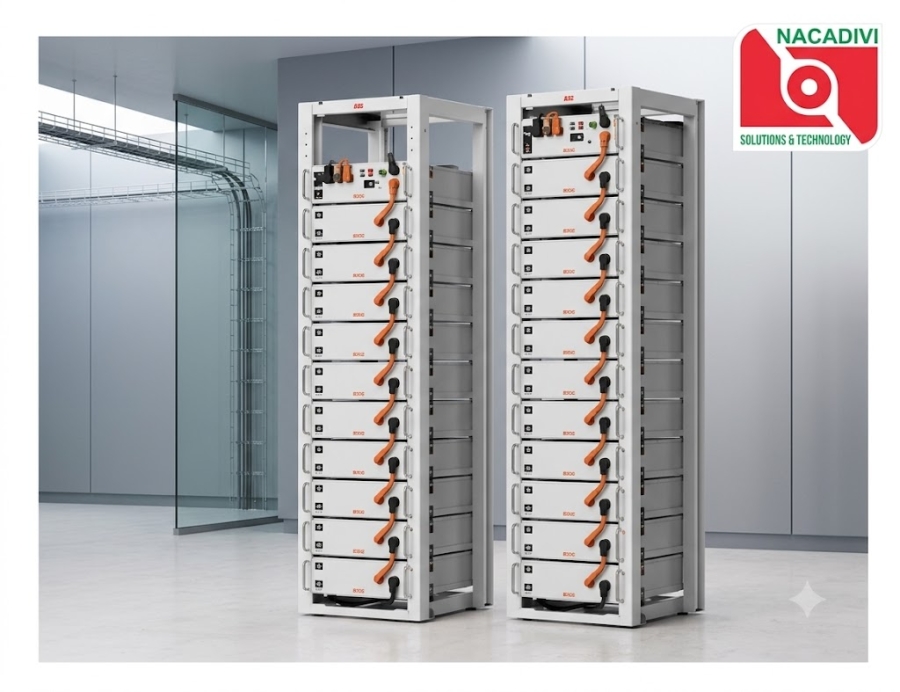

Thiết kế dạng tủ công nghiệp: Các pack pin được tích hợp trong tủ đứng, thuận tiện cho việc lắp đặt và bảo trì.
-
Làm mát tự nhiên: Sử dụng phương pháp làm mát tự nhiên, không cần quạt cưỡng bức.
-
Giao tiếp CAN: Hỗ trợ giao tiếp CAN để kết nối với hệ thống quản lý và inverter/PCS.
-
An toàn nhiều lớp: Hỗ trợ thiết bị dập lửa dạng Aerosol tùy chọn ở cấp pack.
-
Khả năng mở rộng: Có thể kết nối nhiều hệ thống GW56.3-BAT-I-G10 song song; GoodWe công bố cấu hình lên đến 6 hệ, tương đương 337,8kWh tổng dung lượng danh định trong các cấu hình tương thích.
Thông số kỹ thuật
| Thông số |
GoodWe GW56.3-BAT-I-G10 |
| Model |
GW56.3-BAT-I-G10 |
| Dòng sản phẩm |
GoodWe BAT Series |
| Loại hệ thống |
Pin lưu trữ Lithium-ion cao áp |
| Công nghệ cell |
LiFePO4 (LFP) |
| Dung lượng cell |
100 Ah |
| Mô-đun pin |
GW5.1-PACK-I-G10 |
| Dung lượng mỗi module |
5,12 kWh |
| Số lượng module |
11 |
| Cấu hình pack |
1P176S |
| Dung lượng danh định |
56,3 kWh |
| Dung lượng khả dụng |
55 kWh |
| Điện áp danh định |
563,2 V |
| Dải điện áp hoạt động |
505,12 – 635,36 V |
| Dòng sạc tối đa |
100 A |
| Dòng xả tối đa |
110 A |
| Tốc độ sạc tối đa |
1C |
| Tốc độ xả tối đa |
1,1C |
| Công suất sạc tối đa |
56,3 kW |
| Công suất xả tối đa |
61,9 kW |
| Độ sâu xả (DoD) |
100% |
| Hiệu suất chu trình nạp-xả |
96% |
| Tuổi thọ chu kỳ |
6.000 chu kỳ |
| Giao tiếp |
CAN |
| RS485 |
Tùy chọn |
| Phương pháp làm mát |
Làm mát tự nhiên |
| Nhiệt độ sạc |
0 – 55°C |
| Nhiệt độ xả |
-20 – 55°C |
| Nhiệt độ vận hành hệ thống |
0 – 40°C |
| Độ ẩm tương đối |
5 – 85%, không ngưng tụ |
| Độ cao hoạt động tối đa |
3.000 m |
| Kích thước (R × C × S) |
543 × 1815 × 520 mm |
| Khối lượng |
540 kg |
| Cấp bảo vệ |
IP20 |
| Thiết bị an toàn cháy nổ |
Aerosol tùy chọn, cấp pack |
| Kiểu lắp đặt |
Đặt sàn |
| Chứng nhận an toàn |
IEC62619 / IEC60730-1 / EN62477-1 / IEC63056 |
| Tiêu chuẩn EMC |
IEC/EN61000-6-1 / -6-2 / -6-3 / -6-4 |
Các thông số trên được đối chiếu trực tiếp với datasheet GoodWe BAT Series 51,2/56,3kWh.
Cấu tạo hệ thống
GoodWe GW56.3-BAT-I-G10 gồm:
-
11 × GW5.1-PACK-I-G10 – mô-đun pin LiFePO4, mỗi module 5,12kWh.
-
Hệ thống kết nối và quản lý pin tích hợp.
-
Tủ/khung chứa các mô-đun pin.
-
Hệ thống bảo vệ và thiết bị an toàn theo cấu hình.
-
Thiết bị dập lửa Aerosol có thể được trang bị tùy chọn ở cấp pack.
Cấu hình dung lượng
11 × 5,12kWh = 56,32kWh, được GoodWe công bố làm tròn thành 56,3kWh dung lượng danh định.
Dung lượng khả dụng của hệ thống là 55kWh theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất.
Công suất sạc/xả
-
Công suất sạc tối đa: 56,3kW
-
Công suất xả tối đa: 61,9kW
-
Dòng sạc tối đa: 100A
-
Dòng xả tối đa: 110A
-
Tốc độ sạc: 1C
-
Tốc độ xả: 1,1C
Khả năng mở rộng
Hệ thống GW56.3-BAT-I-G10 có thể được kết hợp nhiều tủ pin trong các cấu hình tương thích. Tài liệu chứng nhận của GoodWe thể hiện cấu hình từ 1 đến 6 hệ, tương ứng dung lượng:
| Số hệ |
Tổng dung lượng |
| 1 |
56,3 kWh |
| 2 |
112,6 kWh |
| 3 |
168,9 kWh |
| 4 |
225,2 kWh |
| 5 |
281,5 kWh |
| 6 |
337,8 kWh |
Khả năng ghép song song thực tế phụ thuộc vào inverter/PCS và cấu hình hệ thống được GoodWe phê duyệt.
Sơ đồ nguyên lý
Điện mặt trời (PV) → Inverter/PCS GoodWe → GW56.3-BAT-I-G10 → Tải
Lưới điện ↔ Inverter/PCS → Tải
Khi điện mặt trời dư → điện được đưa vào hệ thống pin để lưu trữ.
Khi điện mặt trời không đủ → pin xả điện thông qua inverter/PCS để cấp cho tải.
Khi mất điện lưới → inverter/PCS sử dụng năng lượng từ hệ thống pin để cấp điện cho tải backup, tùy cấu hình hệ thống.
Lưu ý
GW56.3-BAT-I-G10 là hệ thống pin lưu trữ cao áp hoàn chỉnh 56,3kWh, không phải một module pin đơn lẻ.
Hệ thống sử dụng 11 mô-đun GW5.1-PACK-I-G10, mỗi mô-đun 5,12kWh. So với GW51.2-BAT-I-G10, phiên bản GW56.3 sử dụng 11 pack thay vì 10 pack, điện áp danh định tăng từ 512V lên 563,2V và công suất xả tối đa tăng lên 61,9kW.
