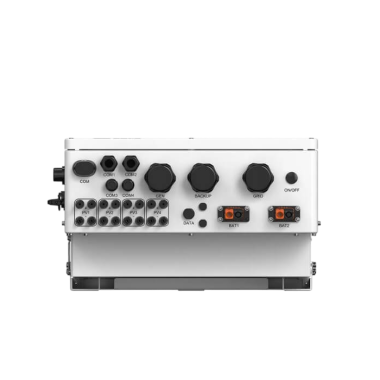

Inverter hybrid Solis 40kW 3 pha áp cao S6-EH3P40K-H

TÊN MODEL

S6-EH3P30K-H

Đầu vào DC (pin quang điện)

Kích thước mảng PV tối đa được đề xuất

80kW

Công suất đầu vào PV tối đa có thể sử dụng

80kW

Điện áp đầu vào tối đa

1000 V

Điện áp định mức

600V

Điện áp khởi động

180V

Dải điện áp MPPT

150-850V

Dòng điện đầu vào tối đa

4*40A

Dòng điện ngắn mạch tối đa

4*60A

Số lượng MPPT/Số chuỗi đầu vào tối đa

4/8

Pin

Công suất sạc/xả tối đa

44 kW

Dòng điện sạc/xả tối đa

Đầu ra AC ( Phía dưới)

Công suất đầu ra định mức

40 kW

Công suất biểu kiến đầu ra tối đa

40 kVA

Điện áp lưới định mức

3/N/PE, 220 V / 380 V, 230 V / 400 V

Tần số lưới định mức

50 Hz / 60 Hz

Dòng điện đầu ra lưới điện định mức

60.8 A / 57.7 A

Dòng điện đầu ra tối đa

60.8 A / 57.7 A

Hệ số công suất

>0.99 (-0.8 -> + 0.8)

Tổng độ méo sóng hài

<3%

Đầu vào AC (Phía lưới)

Chuyển tiếp AC liên tục tối đa cho phép

121.6 A / 115.4 A

Điện áp đầu vào định mức

3/N/PE, 220 V / 380 V, 230 V / 400 V

Tần số đầu vào định mức

50 Hz / 60 Hz

Máy phát điện đầu vào

Đầu ra AC ( ngõ dự phòng)

Công suất đầu ra định mức

40 kW

Công suất biểu kiến đầu ra tối đa

1.6 lần công suất định mức, 2 giây

Thời gian chuyển đổi dự phòng

<10 ms

Điện áp đầu ra định mức

3/N/PE, 220 V / 380 V, 230 V / 400 V

Tần số định mức

50 Hz / 60 Hz

Dòng điện đầu ra định mức

60.8 A / 57.7 A

Độ méo sóng hài điện áp ( tải tuyến tính)

< 2%

Hiệu suất

Hiệu suất tối đa

97.8%

Hiệu suất Châu Âu

97.4%

BAT được sạc bằng Hiệu suất tối đa PV

98.5%

BAT được sạc/xả đến Hiệu suất tối đa AC

97.5%

Bảo vệ

Bảo vệ chống đảo

Có

Bảo vệ quá dòng đầu ra

Có

Bảo vệ ngắn mạch

Có

Tích hợp công tắc DC

Có

Bảo vệ ngược cực DC

Có

Bảo vệ chống sét

Loại II DC (Tùy chọn: Loại I) / Loại II AC

Tích hợp AFCI 2.0

Tuỳ chọn

Thông số chung

Kích thước (Rộng*Cao*Sâu)

530*880*290mm

Trọng lượng

73 kg

Cấu trúc liên kết

Không cách điện

Công suất tự tiêu thụ

<35W

Dải nhiệt độ môi trường vận hành

-25 ~ +60°C

Độ ẩm tương đối

0-95%

Bảo vệ xâm nhập

IP66

Cách thức làm mát

Quạt làm mát dự phòng thông minh

Độ cao so với mực nước biển tối đa để hoạt động

4000 m

Tiêu chuẩn kết nối lưới điện

G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126 / UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022

Tiêu chuẩn an toàn/EMC

IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011

Đặc trưng

Kết nối PV

Jack cắm kết nối nhanh MC4

Kết nối pin

Đầu nối thiết bị cuối

Kết nối AC

Cầu đấu dây

Hiển thị

LCD + Blue Tooth + APP

Truyền thông

CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN
