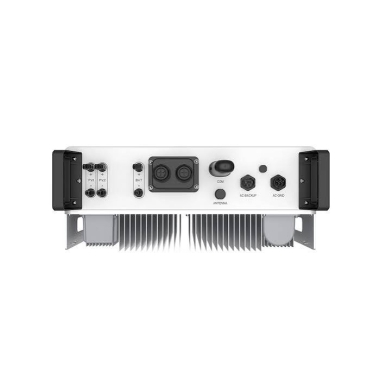

Inverter hybrid Solis 10kW 3 Pha áp cao - S6-EH3P10K-H

TÊN MODEL

S6-EH3P10K-H-EU

Đầu vào DC (pin quang điện)

Công suất đầu vào tối đa đề xuất

16kW

Điện áp đầu vào tối đa

1000V

Điện áp định mức

600V

Điện áp khởi động

160V

Dải điện áp MPPT

200-850V

Dòng điện đầu vào tối đa

16 A/16 A/16 A/16 A

Dòng điện ngắn mạch tối đa

24 A/24 A/24 A/24 A

Số lượng MPPT/Số chuỗi đầu vào tối đa

4/4

Battery

Loại pin

Pin Li-ion

Dải diện áp pin

120-600 V

Dung lượng pin

50-200 Ah

Công suất sạc/xả tối đa

10 kW

Dòng điện sạc/xả tối đa

50A

Kết nối

CAN/RS485

Đầu ra AC ( Phía lưới)

Công suất đầu ra định mức

10 kW

Công suất biểu kiến đầu ra tối đa

11 kVA

Pha vận hành

3/N/PE

Điện áp lưới định mức

380 V / 400 V

Tần số lưới định mức

50 Hz / 60 Hz

Dòng điện đầu ra lưới điện định mức

15.2 A / 14.4 A

Dòng điện đầu ra tối đa

16.7A/15.8 A

Hệ số công suất

>0.99 (-0.8 -> + 0.8)

Tổng độ méo sóng hài

<3%

Đầu vào AC (Phía lưới)

Công suất đầu vào tối đa

15 kW

Dòng điện đầu vào định mức

22.8A

Điện áp đầu vào định mức

3/N/PE, 380 V / 400 V

Dải tần số

50 Hz / 60 Hz

Đầu ra AC ( ngõ dự phòng)

Công suất đầu ra định mức

10 kW

Công suất biểu kiến đầu ra tối đa

16 kVA, 60 sec

Thời gian chuyển đổi dự phòng

<10 ms

Điện áp đầu ra định mức

3/N/PE, 380 V / 400 V

Tần số định mức

50 Hz / 60 Hz

Dòng điện đầu ra định mức

15.2A/14.4A

Độ méo sóng hài điện áp ( tải tuyến tính)

< 2%

Hiệu suất

Hiệu suất tối đa

 98.04%

Hiệu suất Châu Âu

 97.51%

BAT được sạc bằng Hiệu suất tối đa PV

 98.31%

BAT được sạc/xả đến Hiệu suất tối đa AC

 97.5%

Bảo vệ

Bảo vệ chống đảo

Có

Bảo vệ quá dòng đầu ra

Có

Bảo vệ ngắn mạch

Có

Tích hợp AFCI (bảo vệ mạch hồ quang DC)

Có

Tích hợp công tắc DC

Có

Bảo vệ ngược cực DC

Có

Bảo vệ DC quá áp

Có

Bảo vệ ngược cực pin

Có

Thông số chung

Kích thước (Rộng*Dài*Cao)

600*500*230 mm

Trọng lượng

32.6 kg

Cấu trúc liên kết

Không biến áp

Công suất tự tiêu thụ

<25W

Dải nhiệt độ môi trường vận hành

-25 ~ +60°C

Bảo vệ xâm nhập

IP66

Cách thức làm mát

Đối lưu tự nhiên

Độ cao so với mực nước biển tối đa để hoạt động

4000 m

Tiêu chuẩn kết nối lưới điện

G98 hoặc G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 /
UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Tiêu chuẩn an toàn/EMC

IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3

Đặc trưng

Kết nối PV

Đầu nối MC4

Kết nối pin

Đầu cắm kết nối nhanh

Kết nối AC

Đầu cắm kết nối nhanh

Hiển thị

LED +Bluetooth + APP

Truyền thông

RS485, CAN, Ethernet,Tùy chọn: Wi-Fi, Cellular, LAN
