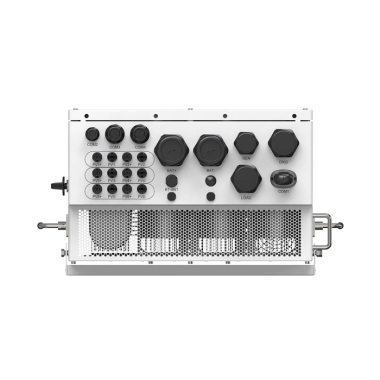

Inverter Hybrid Solis 14kW 1 Pha S6-EH1P14K03-NVYD-L

TÊN MODEL

S6-EH1P14K03-NV-YD-L

Đầu vào DC (pin quang điện)

Kích thước mảng PV tối đa được đề xuất

28 kW

Công suất đầu vào PV tối đa có thể sử dụng

22.4 kW

Điện áp đầu vào tối đa

550 V

Điện áp định mức

380 V

Điện áp khởi động

100 V

Dải điện áp MPPT

80-520 V

Dòng điện đầu vào tối đa

40 A / 40 A / 40 A

Dòng điện ngắn mạch tối đa

50 A / 50 A / 50 A

Số lượng MPPT/số chuỗi đầu vào tối đa

3/6

Pin

Loại pin

Pin Li-ion/ acquy lead acid

Dải diện áp pin

40 - 60 V

Công suất sạc/xả tối đa

14 kW

Truyền thông

CAN/RS485

Đầu ra AC ( Phía lưới)

Công suất đầu ra định mức

14 kW

Pha vận hành

L/N/PE

Điện áp lưới định mức

220 V / 230 V

Tần số lưới định mức

50 Hz / 60 Hz

Dòng điện đầu ra lưới điện định mức

63.6 A / 60.9 A

Hệ số công suất

>0.99 (0.8 leading - 0.8 lagging)

Tổng độ méo sóng hài

<3%

Đầu vào AC (Phía dưới)

Dải điện áp đầu vào

187-253 V

Dòng điện đầu vào tối đa

95.5 A / 91.3 A

Dải tần số

45-55 Hz/55-65 Hz

Máy phát điện đầu vào

Công suất đầu vào tối đa

14 kW

Dòng điện đầu vào tối đa

63.6 A / 60.9 A

Tần số đầu vào định mức

50 Hz / 60 Hz

Đầu ra AC ( ngõ dự phòng)

Công suất đầu ra định mức

14 kW

Công suất biểu kiến đầu ra tối đa

2 lần công suất định mức, 10 giây

Thời gian chuyển đổi dự phòng

<4 ms

Điện áp đầu ra định mức

L/N/PE, 220 V / 230 V

Tần số định mức

50 Hz / 60 Hz

Dòng điện đầu ra định mức

63.6 A / 60.6 A

Độ méo sóng hài điện áp (tải tuyến tính)

<3%

Hiệu suất

Hiệu suất tối đa

97.6%

Hiệu suất Châu Âu

97.2%

BAT được sạc bằng Hiệu suất tối đa PV

> 94.9%

BAT được sạc/xả đến Hiệu suất tối đa AC

> 94.33%/93.51%

Bảo vệ

Bảo vệ chống sét

 Có

Giám sát lỗi nối đất

 Có (chỉ dành cho PV)

Bảo vệ ngược cực DC

 Có

Tích hợp AFCI 2.0

 Tùy chọn

Lớp bảo vệ / Loại quá điện áp

 I / II(PV và BAT), III (MAINS và BACKUP và GEN)

Thông số chung

Kích thước (Rộng*Cao*Sâu)

464*763*282 mm

Trọng lượng

48.5 kg

Cấu trúc liên kết

Không biến áp

Dải nhiệt độ môi trường vận hành

-25 ~ +60°C

Bảo vệ xâm nhập

IP66

Cách thức làm mát

Quạt làm mát dự phòng thông minh

Độ cao so với mực nước biển tối đa để hoạt động

4000 m

Tiêu chuẩn kết nối lưới điện

NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Tiêu chuẩn an toàn/EMC

IEC/EN 62109-1/-2, EN 61000-6-2/-3

Đặc trưng

Kết nối DC

Phích cắm MC4 (cổng PV) / Cầu đấu dây (cổng BAT)

Kết nối AC

Cầu đấu dây

Hiển thị

LCD + Blue Tooth + APP

Truyền thông

RS485, Tùy chọn: Cellular, Wi-Fi, LAN
