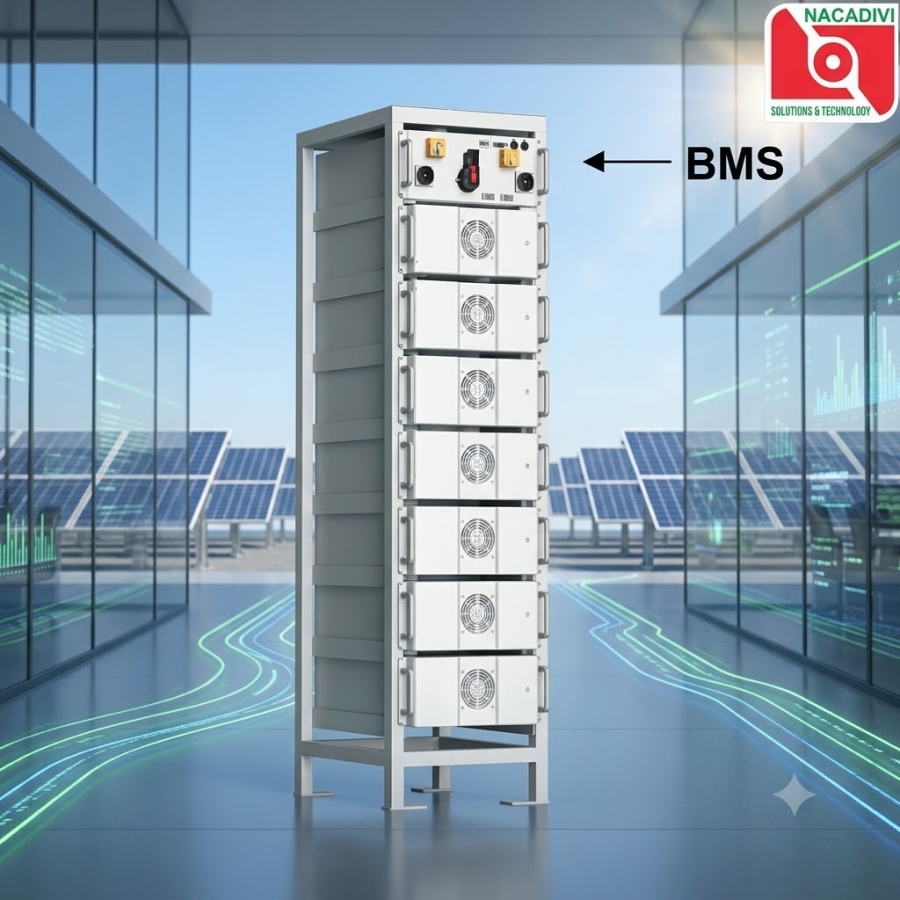

Tủ Rack pin SolaX 7 Module Battery

Tủ Rack pin SolaX 7 Module Battery là tủ/khung rack chuyên dụng dùng để lắp đặt các module pin lưu trữ SolaX theo dạng xếp tầng, giúp cố định pin chắc chắn, tối ưu không gian và thuận tiện cho việc đấu nối, kiểm tra và bảo trì hệ thống.

Rack được thiết kế để chứa tối đa 7 Battery Module cùng BMS SolaX TBMS-R15, phù hợp với hệ thống lưu trữ năng lượng thương mại và công nghiệp sử dụng các module pin SolaX TB-HR140 14.3kWh. Khi kết hợp đủ 7 module TB-HR140, hệ thống đạt tổng dung lượng danh định khoảng 100.1kWh.

Tính năng nổi bật

• Thương hiệu: SolaX Power.

• Tên sản phẩm: Battery Rack for 7 Battery Module.

• Thiết kế dạng Rack Battery chuyên dụng.

• Hỗ trợ tối đa 7 module pin SolaX.

• Có vị trí lắp đặt BMS TBMS-R15.

• Tương thích với hệ thống pin SolaX TB-HR140.

• Thiết kế đặt sàn, phù hợp cho hệ thống ESS.

• Giúp cố định các module pin an toàn và gọn gàng.

• Thuận tiện cho việc đấu nối, kiểm tra và bảo trì từng module.

• Có thể sử dụng cho hệ thống lưu trữ khoảng 100.1kWh khi lắp đủ 7 module TB-HR140.

• Phù hợp triển khai cùng PCS/Inverter SolaX trong hệ thống lưu trữ năng lượng C&I.

Thông số kỹ thuật

Lưu ý: Đây là tủ/khung Rack, không phải bộ pin hoàn chỉnh. Khi báo giá cần tách rõ Rack + BMS TBMS-R15 + Battery Module TB-HR140 nếu khách hàng cần một hệ thống pin hoàn chỉnh.

Cấu hình hệ thống

Một bộ Rack 7 module có thể được cấu hình theo sơ đồ:

Tủ Rack SolaX
↓
7 × Battery Module TB-HR140 14.3kWh
↓
BMS TBMS-R15
↓
PCS / Hybrid Inverter SolaX
↓
Tải AC / Lưới điện

Với 7 module TB-HR140, tổng dung lượng danh định đạt khoảng:

14.3kWh × 7 = 100.1kWh

BMS TBMS-R15 đảm nhiệm việc quản lý các module pin và giao tiếp với inverter/PCS.

Cấu tạo và chức năng

1. Khung Rack

Khung rack là bộ phận chịu lực chính, dùng để đặt và cố định các module pin theo chiều dọc. Thiết kế dạng rack giúp tiết kiệm diện tích so với việc bố trí các module pin rời.

2. Vị trí lắp Battery Module

Rack được thiết kế cho tối đa 7 Battery Module, phù hợp với cấu hình hệ thống TB-HR140.

3. Vị trí lắp BMS

Rack có vị trí dành cho BMS TBMS-R15, giúp hệ thống pin được quản lý tập trung và kết nối với PCS/Inverter.

4. Hệ thống kết nối

Các module được kết nối với nhau bằng cáp nguồn và cáp truyền thông theo cấu hình hệ thống. BMS sau đó kết nối với inverter/PCS để quản lý quá trình sạc và xả.

Ưu điểm của Tủ Rack SolaX 7 Module

Gọn gàng và chuyên nghiệp

Các module pin được bố trí thành một cụm thống nhất, giúp hệ thống ESS có thiết kế gọn gàng và dễ quản lý.

Hỗ trợ hệ thống 100kWh

Khi kết hợp 7 module TB-HR140 14.3kWh, Rack có thể tạo thành hệ thống pin khoảng 100.1kWh, phù hợp với nhiều hệ thống lưu trữ thương mại và công nghiệp.

Thuận tiện bảo trì

Thiết kế Rack cho phép kỹ thuật viên tiếp cận từng module để kiểm tra hoặc bảo trì. Tài liệu lắp đặt SolaX cũng hướng dẫn cấu hình Rack tối đa 7 module và quy trình tháo/lắp từng module khi bảo trì.

Tối ưu cho hệ thống ESS

Rack được thiết kế để sử dụng cùng Battery Module và BMS SolaX, phù hợp xây dựng hệ thống lưu trữ năng lượng quy mô thương mại.

Ứng dụng

Tủ Rack pin SolaX 7 Module phù hợp sử dụng cho:

• Hệ thống lưu trữ năng lượng ESS.

• Hệ thống điện mặt trời thương mại.

• Nhà máy, nhà xưởng.

• Tòa nhà văn phòng.

• Kho hàng và trung tâm logistics.

• Hệ thống Peak Shaving.

• Hệ thống điện dự phòng.

• Microgrid.

• Hệ thống sử dụng pin TB-HR140 14.3kWh.

Lưu ý khi lắp đặt

• Rack hỗ trợ tối đa 7 Battery Module theo cấu hình được xác định cho loại Rack này.

• Khi lắp đủ 7 module, cần đảm bảo nền/sàn có khả năng chịu tải phù hợp. Tài liệu lắp đặt SolaX yêu cầu sức chịu tải của bề mặt đối với cấu hình Rack 7 module trên 800kg.

• Nên lắp Rack sát tường để tăng độ ổn định.

• Rack cần được sử dụng đúng với Battery Module và BMS tương thích.

• Không mặc định 7 module pin đi kèm khi báo giá Rack. Nếu sản phẩm bán riêng, cần ghi rõ đây là tủ/khung Rack.

• Việc lắp đặt, đấu nối pin và BMS cần được thực hiện bởi kỹ thuật viên có chuyên môn.

Thông tin sản phẩm

Tên sản phẩm: Tủ Rack pin SolaX 7 Module Battery
Tên tiếng Anh: Battery Rack for 7 Battery Module SolaX
Thương hiệu: SolaX Power
Loại sản phẩm: Battery Rack
Số lượng module: Tối đa 7 module
BMS tương thích: TBMS-R15
Pin tương thích: TB-HR140 14.3kWh
Dung lượng khi đủ 7 module: khoảng 100.1kWh
Kiểu lắp đặt: Đặt sàn
