BMS SolaX cho tủ pin Rack 14.3kWh – TBMS-R15 IP20

BMS SolaX TBMS-R15 là bộ quản lý pin chuyên dụng dành cho hệ thống lưu trữ năng lượng sử dụng các module pin SolaX TB-HR140 14.3kWh. BMS được thiết kế để quản lý, giám sát và bảo vệ toàn bộ hệ thống pin khi các module được lắp đặt trong rack ESS.

TBMS-R15 kết nối với các module pin TB-HR140 và hệ thống chuyển đổi nguồn điện (PCS/Inverter) thông qua giao tiếp CAN, giúp theo dõi trạng thái vận hành của hệ thống pin và phối hợp điều khiển quá trình sạc/xả. BMS được thiết kế cho môi trường trong nhà, lắp đặt dạng rack và có cấp bảo vệ IP20.

Tính năng nổi bật

• Model: TBMS-R15.

• BMS chuyên dụng cho hệ thống pin TB-HR140 14.3kWh.

• Hỗ trợ cấu hình rack từ 7 đến 14 module TB-HR140.

• Quản lý hệ thống pin Lithium LFP 280Ah.

• Dải điện áp hoạt động của BMS: 150–1000VDC.

• Giao tiếp với PCS/Inverter thông qua CAN.

• Hỗ trợ quản lý và giám sát trạng thái hệ thống pin.

• Thiết kế lắp đặt Rack Mounting.

• Sử dụng trong môi trường Indoor.

• Cấp bảo vệ IP20.

• Hỗ trợ hệ thống lưu trữ từ khoảng 100.1kWh đến 200.2kWh khi kết hợp 7–14 module TB-HR140.

Thông số kỹ thuật

Thông số BMS được lấy từ datasheet SolaX AELIO+HR140; thông số hệ thống TB-HR140 được đối chiếu với trang sản phẩm SolaX hiện hành.

Cấu hình hệ thống

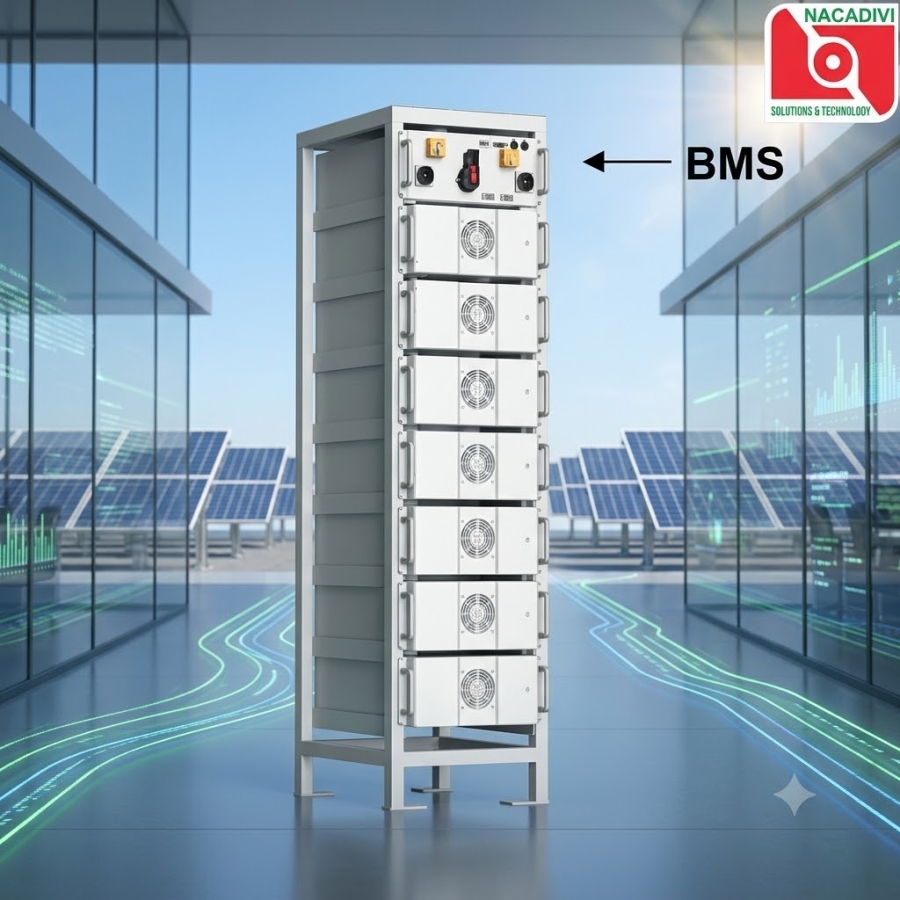

TBMS-R15 được sử dụng cùng các module pin TB-HR140 14.3kWh trong rack SolaX.

Một rack có thể cấu hình:

Mỗi module TB-HR140 có dung lượng 14.3kWh, điện áp danh định 51.2V, dung lượng 280Ah và sử dụng cell LFP.

Vai trò của BMS TBMS-R15

1. Quản lý pin

TBMS-R15 đóng vai trò là bộ điều khiển trung tâm của hệ thống pin, phối hợp hoạt động giữa các module TB-HR140 và PCS/Inverter.

2. Giám sát hệ thống

BMS quản lý các trạng thái vận hành của hệ thống pin, giúp hệ thống ESS kiểm soát quá trình sạc và xả phù hợp với điều kiện vận hành.

3. Bảo vệ hệ thống pin

BMS phối hợp với hệ thống ESS để thực hiện các chức năng bảo vệ liên quan đến điện áp, dòng điện, nhiệt độ và trạng thái hoạt động của pin.

4. Giao tiếp với PCS/Inverter

TBMS-R15 sử dụng CAN để trao đổi dữ liệu với PCS/Inverter, giúp inverter nhận thông tin cần thiết từ hệ thống pin để điều khiển quá trình sạc/xả.

Kết hợp với pin SolaX TB-HR140

TBMS-R15 + TB-HR140 tạo thành hệ thống pin rack dành cho các ứng dụng lưu trữ năng lượng thương mại và công nghiệp.

Cấu trúc cơ bản:

TB-HR140 × 7–14 module
↓
TBMS-R15
↓
PCS / Hybrid Inverter SolaX
↓
Tải AC / Lưới điện

Với cấu hình tối đa 14 module, hệ thống đạt dung lượng khoảng 200.2kWh, phù hợp với các hệ thống ESS thương mại và công nghiệp có nhu cầu lưu trữ điện năng lớn.

Ứng dụng

BMS SolaX TBMS-R15 phù hợp sử dụng trong:

• Hệ thống lưu trữ năng lượng ESS.

• Hệ thống điện mặt trời thương mại và công nghiệp.

• Nhà máy, nhà xưởng.

• Tòa nhà thương mại.

• Kho hàng và trung tâm logistics.

• Hệ thống Microgrid.

• Hệ thống điện cần Peak Shaving.

• Hệ thống lưu trữ điện dự phòng.

• Hệ thống sử dụng rack pin TB-HR140 từ 100.1kWh đến 200.2kWh.

Ưu điểm

Quản lý tập trung

TBMS-R15 giúp quản lý nhiều module TB-HR140 trong cùng một rack, tạo thành hệ thống pin có dung lượng lớn và dễ mở rộng.

Khả năng mở rộng linh hoạt

Có thể cấu hình từ 7 đến 14 module TB-HR140, tương ứng dung lượng khoảng 100.1–200.2kWh.

Điện áp hoạt động cao

BMS hỗ trợ dải điện áp 150–1000VDC, phù hợp với hệ thống lưu trữ năng lượng áp cao và PCS công suất lớn.

Thiết kế chuyên dụng cho rack

TBMS-R15 được thiết kế để lắp đặt trực tiếp trong hệ thống rack SolaX, giúp tối ưu không gian và thuận tiện khi triển khai hệ thống ESS.

Giao tiếp CAN

Giao tiếp CAN giúp BMS kết nối với PCS/Inverter và trao đổi dữ liệu quản lý pin trong hệ thống ESS.

Lưu ý khi lắp đặt

• TBMS-R15 không phải là module pin 14.3kWh mà là bộ quản lý pin BMS.

• Module pin tương thích là SolaX TB-HR140 14.3kWh.

• BMS cần được sử dụng đúng cấu hình rack và PCS/Inverter tương thích.

• Thiết bị có chuẩn IP20, do đó cần lắp đặt trong nhà, môi trường khô ráo và tránh nước.

• Việc đấu nối BMS, module pin và PCS cần được thực hiện theo tài liệu kỹ thuật và bởi kỹ thuật viên có chuyên môn.

• Không tự ý thay đổi cấu hình điện áp hoặc số lượng module ngoài phạm vi thiết kế của hệ thống.

Thông tin sản phẩm

Tên sản phẩm: BMS SolaX cho tủ pin Rack 14.3kWh
Model: TBMS-R15
Thiết bị: Battery Management System – BMS
Pin tương thích: SolaX TB-HR140
Dung lượng module: 14.3kWh/module
Cấu hình rack: 7–14 module
Dải điện áp BMS: 150–1000VDC
Giao tiếp: CAN
Cấp bảo vệ: IP20
Trọng lượng: 37kg
