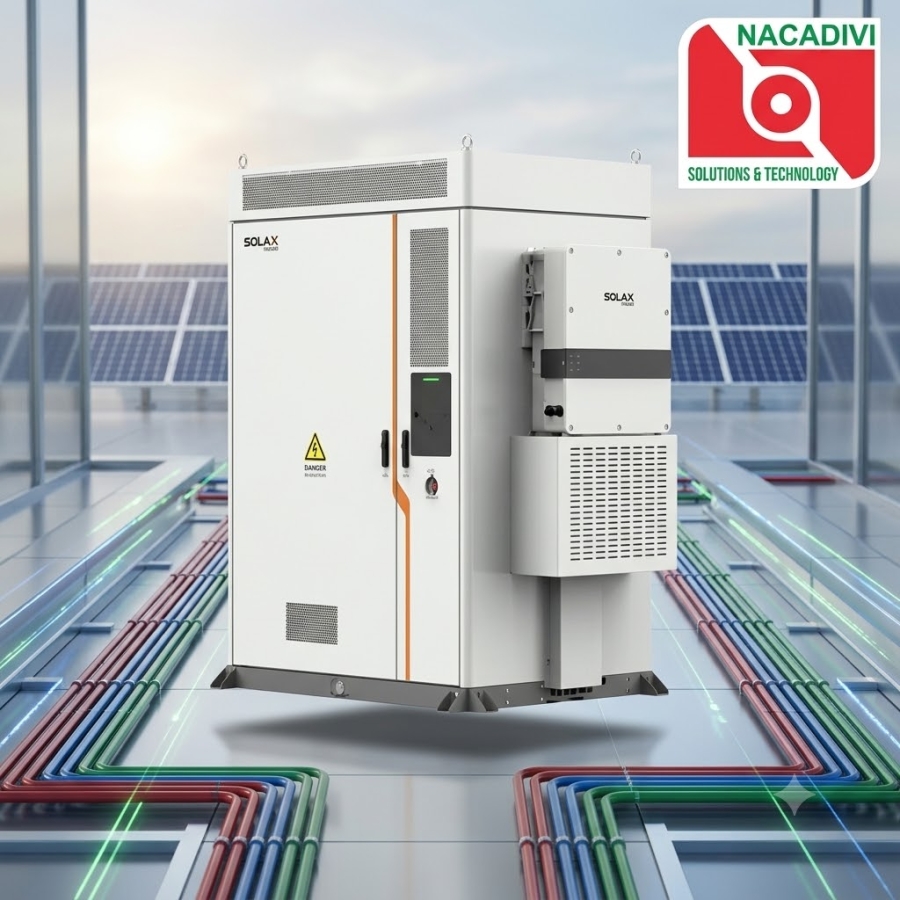

Hệ thống lưu trữ năng lượng SolaX 60kW/200kWh – AELIO CABINET P60B200

SolaX AELIO-P60B200 là hệ thống lưu trữ năng lượng Hybrid ESS công suất 60kW, dung lượng pin 200.2kWh, được thiết kế dành cho các hệ thống điện mặt trời thương mại và công nghiệp (C&I). Hệ thống tích hợp inverter Hybrid, bộ pin LFP, BMS và hệ thống quản lý năng lượng trong cùng một giải pháp cabinet, hỗ trợ vận hành hòa lưới và độc lập (off-grid).

AELIO-P60B200 hỗ trợ công suất điện mặt trời khuyến nghị tối đa 120kWp, điện áp PV tối đa 1000V, 6 MPPT và dòng vào tối đa 40A/MPPT. Hệ thống có khả năng mở rộng nhiều cabinet lên quy mô MWh, phù hợp với nhà máy, xưởng sản xuất, tòa nhà thương mại, trang trại và các dự án cần tối ưu điện năng hoặc dự phòng nguồn điện.

Tính năng nổi bật

• Công suất inverter: 60kW.

• Dung lượng lưu trữ: 200.2kWh.

• Sử dụng pin Lithium LFP 280Ah.

• Điện áp pin danh định 716.8V.

• Điện áp pin hoạt động 596.3 – 817.6V.

• Hỗ trợ hệ thống điện mặt trời lên đến 120kWp.

• Điện áp PV tối đa 1000V.

• 6 MPPT, mỗi MPPT hỗ trợ 2 string.

• Dòng PV tối đa 40A/MPPT.

• Hỗ trợ quá tải PV lên đến 200% theo thiết kế hệ thống.

• Công suất biểu kiến tối đa 66kVA.

• Hỗ trợ kết nối 3 pha 220/380V hoặc 230/400V.

• Hỗ trợ vận hành On-grid và Off-grid.

• Thời gian chuyển mạch EPS <10ms.

• Hiệu suất inverter tối đa 98%.

• Hệ thống làm mát Smart Air Cooling.

• Cabinet đạt IP55, inverter đạt IP66.

• Bảo vệ chống sét SPD Type II AC/DC.

• Hệ thống bảo vệ cháy Aerosol / Water.

• Hỗ trợ SolaXCloud, quản lý và giám sát hệ thống từ xa.

• Hỗ trợ VPP, Microgrid, Smart Schedule và TOU.

• Có thể mở rộng nhiều cabinet lên quy mô MWh.

Thông số kỹ thuật

Thông số trên được đối chiếu theo trang sản phẩm SolaX và datasheet ESS-AELIO V1.5.

Cấu tạo hệ thống

Hệ thống SolaX AELIO-P60B200 được cấu thành từ các thành phần chính:

1. Inverter Hybrid SolaX X3-AELIO-60K

Inverter Hybrid công suất 60kW, tích hợp trực tiếp với cabinet ESS, đảm nhiệm việc chuyển đổi điện DC từ pin và điện mặt trời thành điện AC để cung cấp cho tải hoặc đưa lên lưới.

Inverter có 6 MPPT, hỗ trợ PV tối đa 120kWp, điện áp PV tối đa 1000V và dòng vào tối đa 40A/MPPT.

2. Battery Pack LFP 200.2kWh

Hệ thống sử dụng pin Lithium LFP 280Ah, điện áp danh định toàn hệ thống 716.8V, dung lượng 200.2kWh.

Pin đảm nhiệm việc lưu trữ điện năng từ hệ thống PV hoặc lưới điện để sử dụng vào thời điểm phụ tải cao, khi giá điện cao hoặc khi mất điện.

3. BMS – Battery Management System

BMS giám sát trạng thái của từng module pin, điện áp, dòng điện, nhiệt độ và trạng thái sạc/xả, đồng thời phối hợp với inverter để đảm bảo hệ thống vận hành an toàn.

4. EMS – Energy Management System

EMS giúp quản lý và tối ưu quá trình sử dụng năng lượng, hỗ trợ các chế độ như:

• Lưu trữ điện mặt trời.

• Tự dùng điện mặt trời.

• Peak Shaving.

• Time of Use – TOU.

• Sạc/xả theo lịch.

• Điều khiển nguồn điện dự phòng.

• Quản lý Microgrid.

• Giám sát và quản lý thông qua SolaXCloud.

5. Hệ thống bảo vệ và PCCC

AELIO được thiết kế với hệ thống bảo vệ nhiều cấp, bao gồm SPD Type II cho phía AC/DC, giám sát hệ thống, bảo vệ quá áp/quá nhiệt và hệ thống chữa cháy Aerosol/Water. Cabinet đạt IP55 và inverter đạt IP66.

Ứng dụng

Hệ thống lưu trữ năng lượng SolaX AELIO-P60B200 60kW/200.2kWh phù hợp với:

• Nhà máy sản xuất.

• Nhà xưởng công nghiệp.

• Tòa nhà thương mại.

• Văn phòng, trung tâm thương mại.

• Kho hàng và logistics.

• Trang trại, cơ sở sản xuất nông nghiệp.

• Hệ thống điện mặt trời doanh nghiệp.

• Hệ thống cần giảm công suất điện lưới giờ cao điểm.

• Hệ thống cần nguồn điện dự phòng.

• Microgrid và hệ thống điện độc lập.

• Các dự án ESS quy mô lớn cần mở rộng lên MWh.

Ưu điểm của SolaX AELIO-P60B200

Công suất lớn – dung lượng lưu trữ cao

Với 60kW công suất AC và 200.2kWh dung lượng pin, hệ thống phù hợp với các phụ tải thương mại và công nghiệp có nhu cầu tiêu thụ điện lớn.

Tối ưu hệ thống điện mặt trời

AELIO-P60B200 hỗ trợ PV lên đến 120kWp, 6 MPPT và dòng đầu vào tối đa 40A/MPPT, cho phép kết nối với các hệ thống pin mặt trời công suất lớn.

Hỗ trợ On-grid và Off-grid

Hệ thống có thể vận hành kết nối lưới hoặc cung cấp nguồn điện dự phòng khi mất điện. Công suất EPS của phiên bản X3-AELIO-60K đạt 60kVA định mức và tối đa 90kVA trong 10 giây, với thời gian chuyển mạch dưới 10ms.

An toàn cao

Hệ thống sử dụng pin LFP, kết hợp BMS, hệ thống bảo vệ điện, SPD Type II và giải pháp bảo vệ cháy Aerosol/Water. Cabinet đạt IP55, inverter đạt IP66.

Dễ dàng mở rộng

AELIO hỗ trợ kết nối nhiều hệ thống song song, cho phép mở rộng dung lượng lưu trữ lên quy mô MWh, phù hợp với các dự án có nhu cầu tăng công suất trong tương lai.

Sơ đồ nguyên lý hệ thống

Tấm pin năng lượng mặt trời → Inverter Hybrid X3-AELIO-60K → Tải AC / Lưới điện

Đồng thời:

Inverter ↔ BMS ↔ Battery LFP 200.2kWh

Khi có điện mặt trời:

PV → Tải → Pin lưu trữ → Điện dư đưa lên lưới

Khi điện mặt trời không đủ:

Pin lưu trữ → Inverter → Tải

Khi mất điện:

Pin lưu trữ → Inverter → EPS → Tải ưu tiên

Hệ thống cũng có thể được cấu hình để sạc pin từ lưới vào thời điểm giá điện thấp và xả pin vào thời điểm phụ tải cao.

Lưu ý khi lắp đặt

• AELIO-P60B200 là hệ thống ESS công suất lớn, cần được lắp đặt bởi đơn vị có chuyên môn về điện mặt trời và hệ thống lưu trữ năng lượng.

• Cần bố trí nền móng chịu tải phù hợp vì trọng lượng toàn bộ hệ thống khoảng 2.8 tấn khi tích hợp inverter.

• Kích thước cabinet có inverter là 2070 × 2420 × 1200mm, cần đảm bảo đủ không gian vận chuyển, lắp đặt và bảo trì.

• Cần thiết kế tủ điện AC, MCCB/CB, tiếp địa và hệ thống bảo vệ phù hợp với công suất 60kW.

• Khi thiết kế hệ thống PV cần đảm bảo điện áp chuỗi pin nằm trong dải MPPT 160–950V và không vượt quá điện áp PV tối đa 1000V.

• Cần tính toán phụ tải và chế độ vận hành để xác định chính xác công suất PV, dung lượng ESS và tải EPS.

• Các thông số thực tế có thể thay đổi theo phiên bản sản phẩm và thị trường phân phối.

Thông tin sản phẩm

Tên sản phẩm: Hệ thống lưu trữ năng lượng SolaX 60kW/200kWh
Model: AELIO-P60B200
Công suất: 60kW
Dung lượng lưu trữ: 200.2kWh
Công nghệ pin: Lithium LFP
Loại hệ thống: Hybrid ESS Cabinet
Thương hiệu: SolaX Power
