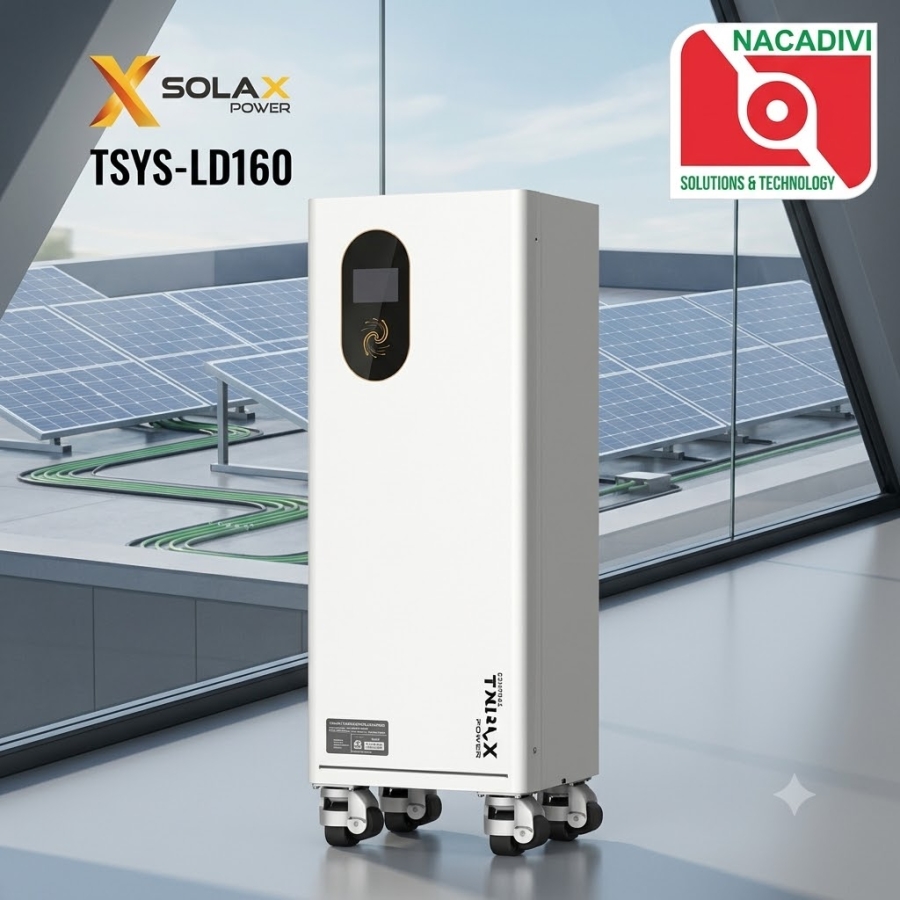

Bộ pin lưu trữ SolaX 16kWh áp thấp – T-BAT TSYS-LD160

Bộ pin lưu trữ SolaX T-BAT TSYS-LD160 là hệ thống pin lithium điện áp thấp sử dụng công nghệ LiFePO4 (LFP), có dung lượng danh định 16kWh, điện áp danh định 51,2V và được thiết kế dành cho các hệ thống điện mặt trời hybrid, lưu trữ năng lượng và nguồn điện dự phòng.

TSYS-LD160 có năng lượng khả dụng 15,2kWh ở mức 95% DOD, công suất định mức 7,9kW và hỗ trợ dòng sạc tối đa 155A, dòng xả tối đa 220A. Pin có tuổi thọ trên 8.000 chu kỳ, đồng thời hỗ trợ mở rộng tối đa 16 bộ kết nối song song, cho tổng dung lượng lên đến 256kWh.

Tính năng nổi bật

• Dung lượng danh định 16kWh.

• Năng lượng khả dụng 15,2kWh @ 95% DOD.

• Công nghệ pin LiFePO4 (LFP).

• Điện áp danh định 51,2V.

• Dải điện áp hoạt động 42,4–57,6V.

• Công suất định mức 7,9kW.

• Công suất tối đa 11,2kW.

• Công suất đỉnh 15,8kW trong 10 giây.

• Dòng sạc tối đa 155A.

• Dòng xả tối đa 220A.

• Dòng sạc/xả khuyến nghị 155A.

• Tuổi thọ >8.000 chu kỳ.

• Hỗ trợ mở rộng tối đa 16 bộ mắc song song.

• Tổng dung lượng có thể mở rộng từ 16–256kWh.

• Thiết kế Cell-to-Pack (CTP) giúp tối ưu không gian và mật độ năng lượng.

• Hệ thống quản lý thông minh, hỗ trợ chẩn đoán lỗi và bảo trì từ xa.

• Tích hợp màn hình LCD hiển thị trạng thái hệ thống.

• Giao tiếp CAN 2.0 / RS485.

• Làm mát tự nhiên, không sử dụng quạt.

• Thiết kế đặt sàn, có hệ thống bánh xe/ròng rọc hỗ trợ di chuyển.

• Chuẩn bảo vệ IP40.

• Tích hợp hệ thống chữa cháy bằng khí dung theo cấu hình sản phẩm.

• Độ cao hoạt động tối đa 3.000m.

Thông số kỹ thuật

Thông số trên được đối chiếu từ datasheet SolaX TSYS-LD143/LD160 và trang sản phẩm SolaX hiện tại.

Cấu tạo hệ thống

Một hệ thống sử dụng SolaX T-BAT TSYS-LD160 thường bao gồm:

Tấm pin năng lượng mặt trời
↓
Inverter Hybrid / PCS tương thích
↕
SolaX T-BAT TSYS-LD160 16kWh
↓
Tải sử dụng

Khi có điện mặt trời, inverter có thể ưu tiên cung cấp điện cho tải và sử dụng phần điện dư để sạc pin. Khi nguồn PV không đủ hoặc mất điện lưới, năng lượng được lưu trữ trong pin sẽ được inverter sử dụng để cấp điện cho tải.

TSYS-LD160 có thiết kế dạng module độc lập và hỗ trợ tối đa 16 bộ kết nối song song, cho phép mở rộng dung lượng hệ thống lên đến 256kWh.

Ứng dụng

Bộ pin lưu trữ SolaX T-BAT TSYS-LD160 16kWh phù hợp cho:

• Hệ thống điện mặt trời hybrid.

• Nhà phố, biệt thự có nhu cầu lưu trữ điện lớn.

• Hệ thống điện mặt trời có nguồn điện dự phòng.

• Lưu trữ điện mặt trời để sử dụng vào ban đêm.

• Hệ thống giảm lượng điện mua từ lưới.

• Hệ thống cần nguồn điện dự phòng khi mất điện.

• Hệ thống sử dụng inverter hybrid điện áp thấp 48V.

• Hệ thống cần khả năng mở rộng dung lượng trong tương lai.

• Hệ thống ESS dân dụng và thương mại quy mô nhỏ.

Ưu điểm công nghệ LiFePO4

SolaX T-BAT TSYS-LD160 sử dụng công nghệ LiFePO4 (LFP), mang lại độ ổn định cao trong quá trình sạc và xả, phù hợp với các hệ thống lưu trữ năng lượng yêu cầu vận hành thường xuyên.

Thiết kế Cell-to-Pack (CTP) giúp tối ưu không gian bên trong pin và tăng mật độ năng lượng. Hệ thống cũng hỗ trợ chẩn đoán lỗi, nâng cấp và bảo trì từ xa, giúp thuận tiện hơn trong quá trình vận hành.

Sơ đồ nguyên lý

Tấm pin Solar
↓
Inverter Hybrid / PCS
↕
T-BAT TSYS-LD160 16kWh
↓
Tải sử dụng

Khi có điện mặt trời

PV → Tải + Sạc pin

Khi điện mặt trời không đủ

PV + Pin → Tải

Khi mất điện lưới

Pin → Inverter → EPS → Tải ưu tiên

Khi cần mở rộng

LD160 × 1 → 16kWh
LD160 × 2 → 32kWh
LD160 × 4 → 64kWh
LD160 × 8 → 128kWh
LD160 × 16 → 256kWh

Hệ thống hỗ trợ tối đa 16 bộ LD160 mắc song song theo cấu hình được SolaX hỗ trợ.

Lưu ý

• T-BAT TSYS-LD160 là pin lưu trữ áp thấp, không phải inverter.

• Điện áp danh định của pin là 51,2V.

• Dải điện áp hoạt động 42,4–57,6V.

• Năng lượng khả dụng là 15,2kWh ở 95% DOD, không phải toàn bộ 16kWh danh định.

• Dòng sạc tối đa 155A, dòng xả tối đa 220A.

• Cần sử dụng inverter/PCS tương thích với hệ thống pin SolaX.

• Pin có trọng lượng khoảng 118,5kg, cần đảm bảo nền và vị trí lắp đặt đủ khả năng chịu tải.

• Chuẩn bảo vệ IP40, vì vậy nên lắp đặt trong môi trường trong nhà, khô ráo và tránh nước trực tiếp.

• Khi ghép song song nhiều bộ pin cần sử dụng đúng cấu hình và thiết bị phụ trợ theo hướng dẫn của SolaX.

• Không tự ý thay đổi cấu hình, đấu nối hoặc tháo mở pin khi chưa có hướng dẫn kỹ thuật.
