Inverter Luxpower ECO Hybrid 14kW – SNA 14K
Điểm nổi bật
Inverter ECO Hybrid Luxpower 14kW – SNA 14K:
– Công suất đầu ra 14kW, phù hợp cho các hệ thống điện mặt trời Hybrid công suất lớn, nhà ở cao cấp, biệt thự, cửa hàng, văn phòng, nhà xưởng, trang trại và các công trình có nhu cầu sử dụng điện cao.
– Hỗ trợ công suất pin năng lượng mặt trời đầu vào tối đa 24kWp, cho phép thiết kế giàn PV công suất lớn để tối ưu khả năng khai thác năng lượng mặt trời. (LuxpowerTek)
– Trang bị 2 MPPT độc lập, cấu hình 2:2, phù hợp với hệ thống có hai hướng mái hoặc các chuỗi pin có điều kiện bức xạ khác nhau.
– Dòng PV đầu vào tối đa 35A cho mỗi MPPT, phù hợp với các tấm pin năng lượng mặt trời công suất cao hiện nay. (LuxpowerTek)
– Hỗ trợ pin lưu trữ Lithium-ion và Axit-chì, điện áp hệ thống 48V / 51.2V.
– Dòng sạc/xả pin tối đa lên đến 270A, công suất sạc/xả tối đa khoảng 13kW, đáp ứng tốt các hệ thống pin lưu trữ dung lượng lớn. (LuxpowerTek)
– Công suất đầu ra Backup/UPS lên đến 14kW tại 230V khi kết hợp PV + Battery, phù hợp cho các tải công suất lớn. (LuxpowerTek)
– Hỗ trợ 2 cổng đầu ra AC, thuận tiện phân chia các nhóm tải và quản lý tải ưu tiên.
– Tích hợp cổng GEN riêng biệt, hỗ trợ kết nối máy phát điện, chức năng tự động khởi động/dừng và GEN Boost. (LuxpowerTek)
– Hỗ trợ Smart Load, cho phép quản lý các tải ưu tiên theo nhu cầu sử dụng điện.
– Tích hợp CB Battery, CB Load và DC Switch, giúp hệ thống gọn gàng hơn và thuận tiện khi lắp đặt, vận hành và bảo trì. (Tân Thanh Energy)
– Hỗ trợ PV hoặc AC/Generator đánh thức pin, thuận tiện khi hệ thống pin ở trạng thái điện áp thấp.
– Có khả năng ghép song song tối đa 16 inverter, giúp mở rộng công suất hệ thống khi nhu cầu sử dụng điện tăng. (LuxpowerTek)
– Hỗ trợ giám sát hệ thống thông qua LCD, RS485, WiFi và CAN. (LuxpowerTek)
– Hỗ trợ các chế độ Hybrid, Backup, Off-Grid và quản lý năng lượng thông minh.
THÔNG SỐ KỸ THUẬT INVERTER LUXPOWER ECO HYBRID 14KW
Thông tin Pin (ắc quy) dự trữ
Loại Pin (ắc quy) lưu trữ: Lithium-ion / Axit-chì
Điện áp danh định: 48V / 51.2V
Dải điện áp pin: 46.4 – 60V / 38.4 – 60V
Dòng sạc tối đa: 270A
Dòng xả tối đa: 270A
Công suất sạc/xả tối đa: 13.000W
Chức năng: Sạc, xả và quản lý pin lưu trữ
SNA 14K hỗ trợ hệ thống pin 48V/51.2V và dòng sạc/xả tối đa 270A. Đây là điểm cần đặc biệt lưu ý khi thiết kế hệ pin, BMS, dây dẫn DC và thiết bị bảo vệ. (LuxpowerTek)
Thông tin đầu vào DC pin năng lượng mặt trời
Công suất đầu vào PV tối đa: 24.000Wp
Công suất PV tối đa mỗi MPPT: 12.000W
Điện áp PV định mức: 320V
Điện áp PV đầu vào: 100 – 480V
Điện áp MPPT: 120 – 440V
Điện áp khởi động: 100V
Số kênh MPPT: 2
Số lượng string: 4 string – cấu hình 2:2
Dòng PV tối đa mỗi MPPT: 35A / 35A
Dòng ngắn mạch PV tối đa mỗi MPPT: 44A / 44A
Hiệu suất MPPT tối đa: 99%
SNA 14K hỗ trợ tổng công suất PV lên đến 24kWp, với 2 MPPT độc lập và dòng đầu vào tối đa 35A cho mỗi MPPT. (LuxpowerTek)
Thông tin đầu vào AC / Điện lưới
Điện áp AC danh định: 230V
Điện áp AC khởi động: 90V
Dải điện áp AC cho phép: 130 – 280V
Tần số: 50Hz / 60Hz
Dòng điện AC đầu vào định mức: 100A
Công suất AC đầu vào tối đa: 24.000W
Hệ số công suất: 0,99
THDI: <5%
Dòng AC truyền qua liên tục tối đa: 100A
Các thông số AC trên được công bố cho dòng SNA-EU 12–14K. (LuxpowerTek)
Thông tin đầu ra AC – Nguồn điện dự phòng UPS
Công suất đầu ra định mức: 14.000W
Điện áp đầu ra: 230V
Dòng điện đầu ra định mức: 61A
Tần số: 50Hz / 60Hz
Dạng sóng: Sóng sin chuẩn
Thời gian chuyển mạch UPS: <10ms
THDV: <3%
Công suất quá tải: Theo chế độ vận hành và điều kiện tải của hệ thống.
Với PV và Battery phù hợp, SNA 14K có khả năng cung cấp công suất đầu ra lên đến 14kW tại 230V. (LuxpowerTek)
Thông tin máy phát điện – GEN
Cổng GEN riêng biệt: Có
Điện áp GEN: 230V
Tần số GEN: 50Hz / 60Hz
Dòng GEN định mức: 65A
Công suất GEN đầu vào: 15.000W
Tự động khởi động máy phát: Có
Tự động dừng máy phát: Có
GEN Boost: Có
Sạc pin từ máy phát: Có
Cổng GEN riêng biệt giúp SNA 14K có thể kết hợp Solar + Battery + Grid + Generator, phù hợp với các hệ thống cần nguồn điện dự phòng liên tục. (LuxpowerTek)
Các chế độ hoạt động
Chế độ Solar ưu tiên: Ưu tiên sử dụng điện mặt trời để cấp tải và sạc pin.
Chế độ Battery: Sử dụng năng lượng từ pin lưu trữ để cấp điện cho tải.
Chế độ Grid: Sử dụng điện lưới khi Solar và Battery không đáp ứng đủ nhu cầu.
Chế độ Hybrid: Kết hợp linh hoạt Solar + Battery + Grid.
Chế độ Backup: Duy trì nguồn điện cho các tải quan trọng khi điện lưới gặp sự cố.
Chế độ Off-Grid: Hệ thống có thể vận hành độc lập khi không có điện lưới.
Chế độ Generator: Kết hợp máy phát điện thông qua cổng GEN riêng biệt.
Chế độ Smart Load: Quản lý tải thông minh theo cấu hình hệ thống.
Chế độ AC Coupling: Có thể kết hợp với hệ thống inverter hòa lưới hiện hữu theo cấu hình tương thích. (LuxpowerTek)
Khả năng ghép song song
Số lượng inverter ghép song song tối đa: 16 máy
Khả năng mở rộng: Có
Ứng dụng: Nhà ở công suất lớn, biệt thự, nhà xưởng, trang trại, cửa hàng, văn phòng và các hệ thống Off-Grid/Hybrid công suất cao.
Khả năng ghép song song tối đa 16 thiết bị giúp hệ thống có thể mở rộng công suất khi nhu cầu sử dụng điện tăng trong tương lai. (LuxpowerTek)
Tính năng bảo vệ
Bảo vệ phân cực ngược PV: Có
Bảo vệ quá dòng: Có
Bảo vệ quá áp: Có
Bảo vệ ngắn mạch AC: Có
Bảo vệ quá tải: Có
Bảo vệ pin ngược cực: Có
Giám sát lưới điện: Có
DC Switch: Có
Bảo vệ chống xung AC/DC: Type III
Giao tiếp: RS485 / WiFi / CAN
Màn hình: LCD + RGB
Làm mát: Smart Cooling
Nhiệt độ môi trường hoạt động: 0 – 45°C
Độ ẩm tương đối: 5% – 95%
Độ cao hoạt động: ≤2.000m
Bảo hành: Theo chính sách của nhà cung cấp/phiên bản phân phối.
Theo datasheet Luxpower hiện hành, dòng SNA-EU 14K có kích thước 530 × 830 × 150mm, trọng lượng khoảng 43,5kg, chuẩn bảo vệ IP20 và độ ồn khoảng 55dB. (LuxpowerTek)
Lưu ý về thông số IP và bảo hành: Một số tài liệu/đơn vị phân phối của phiên bản SNA 14K trước đây ghi IP65/IP66 và thời hạn bảo hành khác nhau. Vì vậy, khi đăng bán nên dùng đúng datasheet của lô/model thực tế để tránh sai thông số. (Tân Thanh Energy)
Ưu điểm của Inverter Luxpower ECO Hybrid 14kW – SNA 14K
Inverter Luxpower ECO Hybrid 14kW – SNA 14K là giải pháp inverter Hybrid công suất lớn dành cho các hệ thống điện mặt trời kết hợp lưu trữ.
Với công suất đầu ra 14kW và khả năng tiếp nhận đến 24kWp PV, SNA 14K cho phép thiết kế hệ thống pin mặt trời có công suất lớn, giúp khai thác hiệu quả nguồn năng lượng mặt trời trong ngày. (LuxpowerTek)
Hệ thống 2 MPPT độc lập, 4 string cùng dòng PV tối đa 35A/MPPT mang lại sự linh hoạt khi thiết kế các chuỗi pin sử dụng những module công suất cao.
Đặc biệt, SNA 14K hỗ trợ dòng sạc/xả pin lên đến 270A và công suất sạc/xả tối đa khoảng 13kW, phù hợp với hệ thống pin lưu trữ 48V/51.2V dung lượng lớn. (LuxpowerTek)
Thiết bị cũng hỗ trợ kết hợp Solar + Battery + Grid + Generator, đồng thời có cổng GEN riêng, Smart Load và khả năng ghép song song tối đa 16 máy, giúp hệ thống dễ dàng mở rộng trong tương lai. (LuxpowerTek)
Hình ảnh & mô hình đấu nối Inverter Luxpower ECO Hybrid 14kW
Inverter Luxpower ECO Hybrid 14kW – SNA 14K

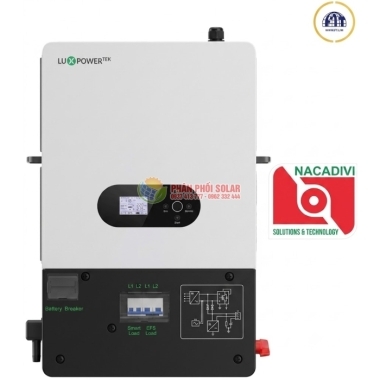

[Hình ảnh sản phẩm Inverter Luxpower ECO Hybrid 14kW – SNA 14K]
[Mô hình đấu nối hệ thống điện mặt trời Hybrid Luxpower SNA 14K]
[Sơ đồ kết nối tấm pin năng lượng mặt trời – Inverter – Pin lưu trữ 48V – Điện lưới – Máy phát điện – Tải]
