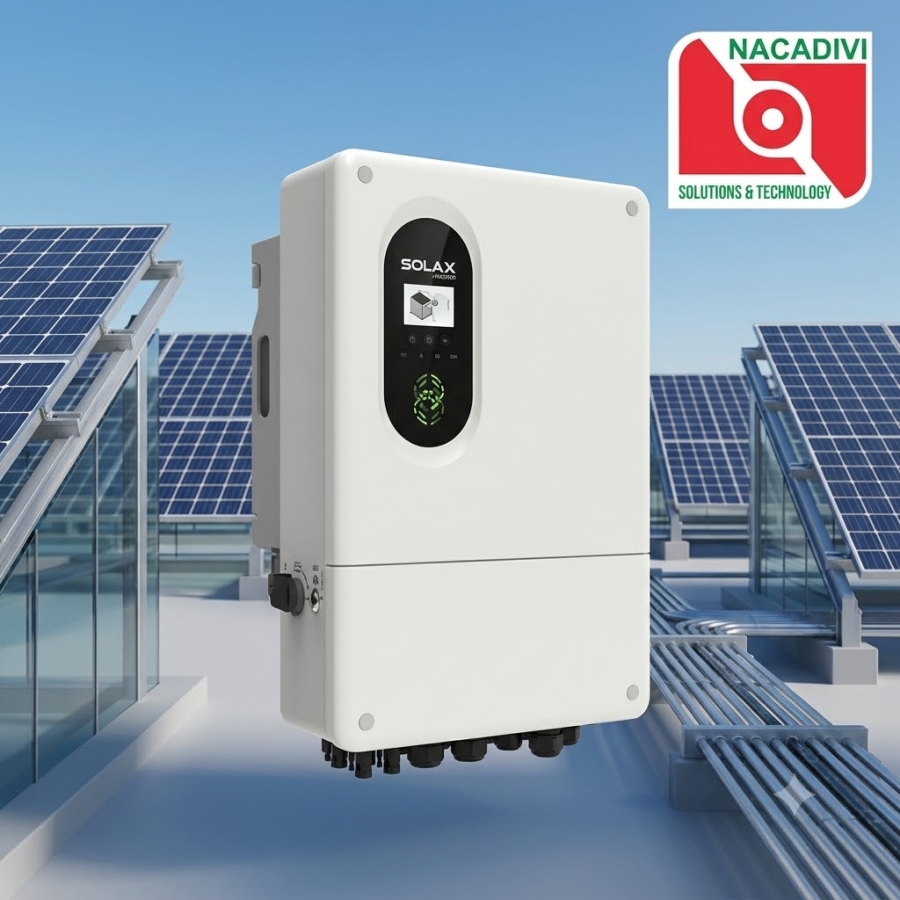

Inverter Hybrid SolaX 12kW 1 pha – X1-LITE-12-LV

Trạng thái:

Còn hàng

Số lần xem:

Giá bán:

38,280,000 đ

Giá gốc:

47,146,000 đ

Model: SolaX X1-LITE-12-LV

'- Inverter Hybrid 1 pha 12kW
- Công suất định mức: 12kW
- Công suất PV đầu vào tối đa: 24kWp
- Điện áp PV tối đa: 600V
- Số MPPT: 3 MPPT
- Dòng PV tối đa: 32A/MPPT
- Dải điện áp MPPT: 50–550V
- Điện áp pin: 48V
- Dải điện áp pin: 40–60V
- Dòng sạc/xả tối đa: 250A / 250A
- Công suất EPS: 12kVA
- Công suất EPS đỉnh: 24kVA / 10 giây
- Thời gian chuyển mạch: < 6ms
- Hiệu suất tối đa: 97.6%
- Cấp bảo vệ: IP65
- Hỗ trợ song song: tối đa 3 thiết bị
- Kích thước: 462 × 651 × 280 mm
- Trọng lượng: 38.5 kg
- Giao tiếp: RS485 / CAN / USB / DI/DO
- Thương hiệu: SolaX
- Bảo hành: 5 Năm

Chia sẻ:

Thông số kỹ thuật

Thông số	X1-Lite-12.0-LV
Thương hiệu	SolaX Power
Model	X1-Lite-12.0-LV
Loại inverter	Hybrid – 1 pha – điện áp thấp
Công suất AC định mức	12kW
Công suất PV khuyến nghị tối đa	24kWp
Điện áp PV tối đa	600V
Điện áp PV định mức	360V
Dải điện áp PV/MPPT	50–550V
Điện áp khởi động	110V
Số MPPT	3
Số string/MPPT	2 / 2 / 2
Dòng PV tối đa/MPPT	32A / 32A / 32A
Dòng ngắn mạch tối đa/MPPT	40A / 40A / 40A
Điện áp AC định mức	220 / 230 / 240V
Tần số AC	50 / 60Hz
Công suất AC định mức	12kW
Công suất biểu kiến AC tối đa	13,2kVA
Dòng AC định mức	52,2A @ 230V
Dòng AC liên tục tối đa	57,4A @ 230V
Công suất AC đầu vào tối đa	18,4kVA
Dòng AC đầu vào tối đa	80A @ 230V
AC passthrough liên tục tối đa	90A
Hệ số công suất	~1, điều chỉnh 0,8 trễ đến 0,8 sớm
THDi	<3%
Loại pin	LFP / Lead-acid
Điện áp pin	40–60V
Dòng sạc tối đa	250A
Dòng xả tối đa	250A
Điện áp EPS	230V
Công suất EPS định mức	12kVA
Công suất EPS cực đại	24kVA / 10 giây
Thời gian chuyển mạch	<6ms
Hiệu suất tối đa	97,6%
Hiệu suất châu Âu	97,0%
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-25°C đến 60°C (>45°C giảm công suất)
Độ cao hoạt động tối đa	3000m
Độ ẩm tương đối	4–100% RH
Làm mát	Smart Air Cooling
Giao tiếp	RS485, CAN, USB, DI/DO
Màn hình	LCD
Ghép song song	Tối đa 3 inverter
SPD DC/AC	Type II / Type II
AFCI	Tùy chọn
Kích thước (R × C × S)	462 × 651 × 280mm
Trọng lượng	38,5kg
Topology	PV không cách ly / Battery HF

Thông tin sản phẩm

Xem nhanh

Inverter Hybrid SolaX 12kW 1 pha – X1-LITE-12-LV

Inverter Hybrid SolaX 12kW 1 pha – X1-LITE-12-LV

Inverter Hybrid SolaX X1-LITE-12-LV là biến tần hybrid 1 pha công suất 12kW, sử dụng hệ thống pin lưu trữ điện áp thấp 40–60V, được thiết kế cho các hệ thống điện mặt trời dân dụng, biệt thự, nhà phố và các hệ thống cần nguồn điện dự phòng khi mất điện.

X1-LITE-12-LV hỗ trợ công suất mảng PV lên đến 24kWp, tương đương khả năng oversizing PV 200%. Inverter được trang bị 3 MPPT, mỗi MPPT hỗ trợ dòng đầu vào tối đa 32A, phù hợp với các tấm pin công suất lớn hiện nay. Sản phẩm hỗ trợ cả chế độ hòa lưới và độc lập, đồng thời cho phép ghép song song tối đa 3 inverter để mở rộng hệ thống.

Tính năng nổi bật

Công suất AC định mức 12kW, hệ thống điện 1 pha.
Hỗ trợ công suất mảng PV tối đa khuyến nghị 24kWp.
Khả năng oversizing PV lên đến 200%.
Tích hợp 3 MPPT, cấu hình 2 string cho mỗi MPPT.
Dòng PV đầu vào tối đa 32A/MPPT.
Dòng ngắn mạch tối đa 40A/MPPT.
Điện áp PV tối đa 600V.
Dải điện áp hoạt động/MPPT 50–550V.
Điện áp khởi động 110V.
Hỗ trợ pin LFP / Lead-acid.
Điện áp pin 40–60V.
Dòng sạc/xả tối đa 250A / 250A.
Công suất EPS định mức 12kVA.
Công suất EPS cực đại 24kVA trong 10 giây, tương đương 200% công suất định mức.
Thời gian chuyển mạch EPS <6ms.
Hỗ trợ ghép song song tối đa 3 inverter.
Hiệu suất tối đa 97,6%, hiệu suất châu Âu 97,0%.
Cấp bảo vệ IP65.
Hỗ trợ Smart Air Cooling.
Tích hợp SPD Type II cho cả DC và AC.
Hỗ trợ AFCI tùy chọn.
Hỗ trợ quản lý tải thông minh.
Có chức năng phát hiện nhiệt độ tại đầu nối pin.

Cấu tạo hệ thống

Một hệ thống sử dụng SolaX X1-LITE-12-LV thường bao gồm:

Tấm pin năng lượng mặt trời → Inverter Hybrid SolaX X1-LITE-12-LV → Tải sử dụng

Đồng thời:

Pin lưu trữ 48V → Inverter → Tải ưu tiên/EPS

Khi hệ thống tạo ra điện từ pin mặt trời, inverter ưu tiên cấp điện cho tải. Phần điện năng dư có thể được sử dụng để sạc pin lưu trữ. Khi công suất PV không đủ, hệ thống có thể sử dụng năng lượng từ pin hoặc điện lưới tùy theo chế độ vận hành.

Khi mất điện lưới, inverter chuyển sang đầu ra EPS để cấp điện cho các tải quan trọng. Công suất EPS cực đại có thể đạt 24kVA trong 10 giây.

Ứng dụng

Inverter Hybrid SolaX X1-LITE-12-LV 12kW phù hợp cho:

Nhà phố, biệt thự sử dụng điện 1 pha.
Hệ thống điện mặt trời có lưu trữ.
Hệ thống cần nguồn điện dự phòng khi mất điện.
Hệ thống sử dụng pin lithium điện áp thấp 48V.
Hệ thống có nhiều hướng mái cần nhiều MPPT.
Các tải gia đình có công suất lớn.
Hệ thống sử dụng tấm pin công suất cao.
Hệ thống điện mặt trời cần khả năng mở rộng bằng cách ghép song song inverter.
Hệ thống dân dụng và microgrid quy mô nhỏ.

Sơ đồ nguyên lý

Tấm pin Solar
↓
Inverter Hybrid SolaX X1-LITE-12-LV
↙　　　　↓　　　　↘
Pin lưu trữ 48V　 Tải gia đình　 Lưới điện

Khi có điện mặt trời

PV → Tải → Sạc pin

Khi thiếu điện mặt trời

PV + Pin → Tải

Khi mất điện lưới

Pin → Inverter → EPS → Tải ưu tiên

X1-LITE-12-LV hỗ trợ tối đa 3 inverter song song, giúp mở rộng công suất hệ thống khi nhu cầu sử dụng điện tăng.

Lưu ý

X1-LITE-12-LV là inverter hybrid 1 pha điện áp thấp, không phải inverter hòa lưới đơn thuần.
Điện áp pin phải nằm trong phạm vi 40–60V.
Dòng sạc/xả tối đa của phiên bản 12kW là 250A.
Công suất PV khuyến nghị tối đa 24kWp.
Điện áp PV tối đa 600V.
X1-LITE-12-LV sử dụng 3 MPPT, khác với phiên bản 8kW và 10kW chỉ có 2 MPPT.
Khi thiết kế chuỗi pin mặt trời cần kiểm tra Voc của tấm pin ở điều kiện nhiệt độ thấp nhất để đảm bảo không vượt giới hạn inverter.
Để sử dụng chức năng EPS, cần sử dụng pin lưu trữ tương thích và đấu nối đúng theo hướng dẫn kỹ thuật của SolaX.
Việc ghép song song nhiều inverter cần thực hiện đúng cấu hình và hướng dẫn của nhà sản xuất.
